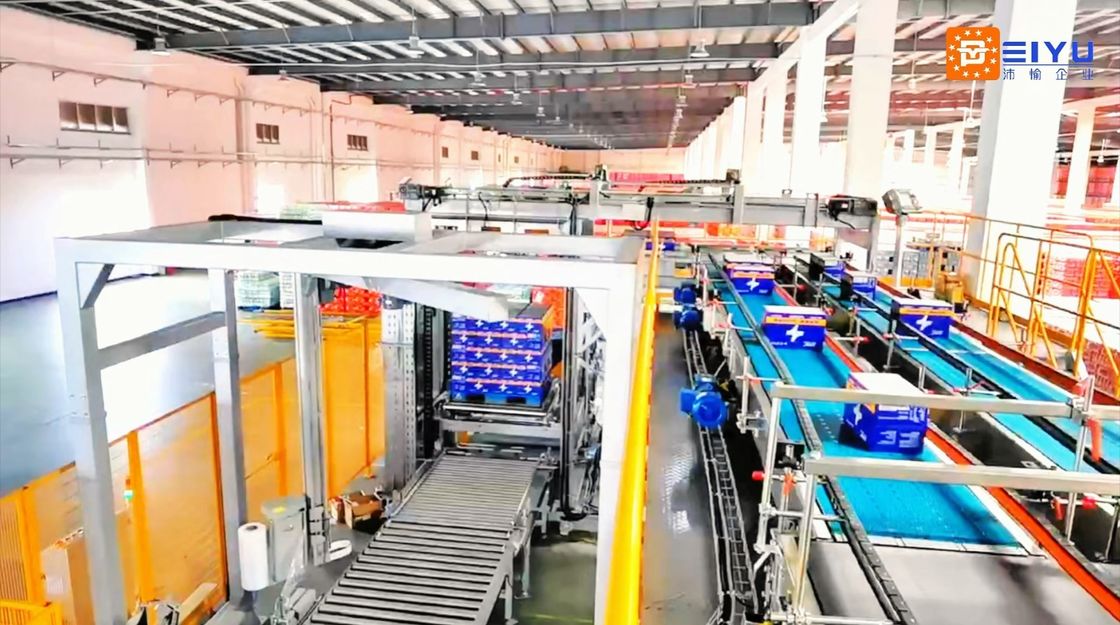

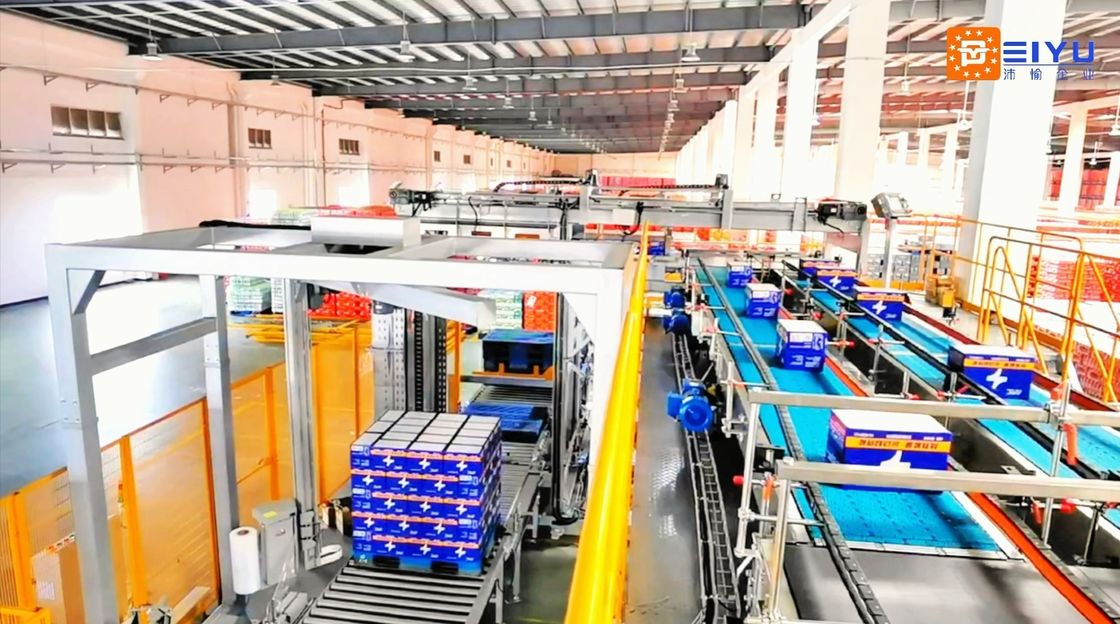

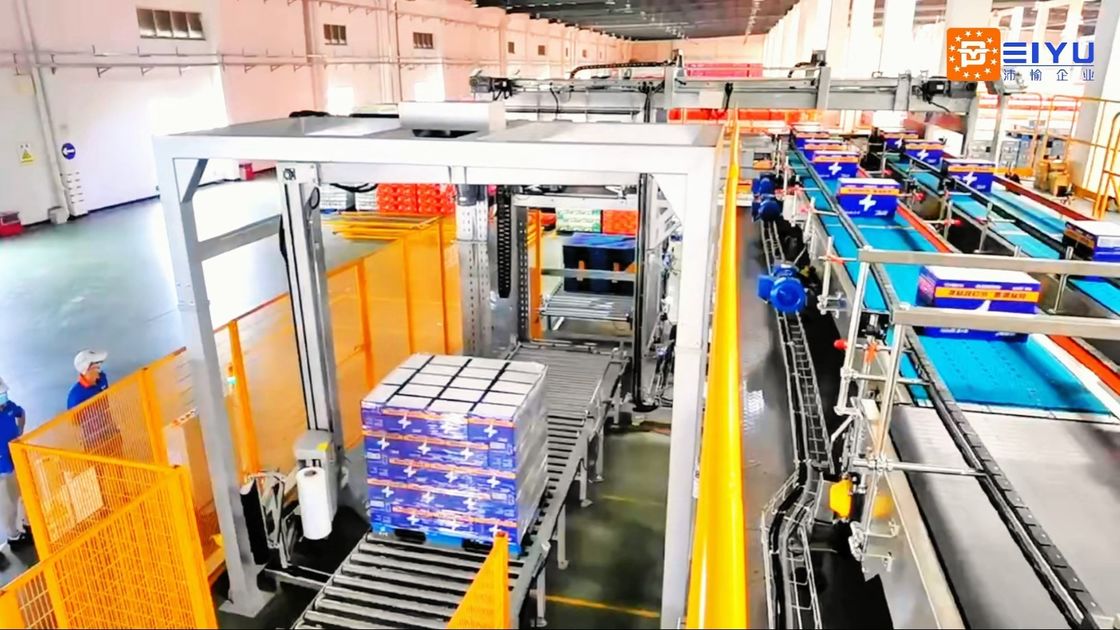

Pallet Gantry Beverage Palletizer High Level Double Channel 35KW

Hoge kwaliteit en duurzaamheid

Palletizers zijn onderverdeeld in enkelkanaal- en dubbelkanaalpalletiseringsmachines, robotpalletiseringsmachines, enkelkolompalletiseringsmachines en robotpalletiseringsmachines.

Toepassingsgebied:

Het kan de palletiseringslogistiek van verschillende operaties in de bier-, drank- en voedingsindustrie realiseren en wordt veel gebruikt in kartonnen, plastic dozen, flessen, zakken, vaten,filmverpakkingsproducten en vullingsproducten, enz.; het is uitgerust met drie-in-één vullijnen, enz., voor het palletiseren van verschillende flessen, blikken en zakken

De capaciteitsbereik van palletmachines volgens de verschillende palletmachine-typen: 3 dozen-160 dozen per minuut

Hoofdonderdelen van palletmachines:

1. Toepassingsscenario voor hoogwaardige dubbelkanaalpalletiseermachines:

De hoogwaardige dubbelkanaal palletizer wordt veel gebruikt in de productie van water, dranken, ingeblikte voedingsmiddelen, huisdierenvoer, bier,productielijn voor vloeibare kruiden, enz.

2.Werkstroom en beginsel voor hoogwaardige dubbelkanaalpalletiser:

1) De vorkhef zet 8 tot 10 netjes gestapelde pallets in de palletvoerder en de hefmotor stuwt de vork naar de juiste hoogte en stopt (beheerd door de nabijheid).De vorkcilinder begint de vork in de tweede pallet te vorkelen (rekenen van onder naar boven), en de hefmotor begint de bodempallet van de andere pallets te scheiden.De pallettransportlijn en de stapelpositie-transportlijn beginnen een pallet naar de stapelpositie te brengen (palletblokkeringsapparaat), beveiligingsrail positionering), en de hefmotor begint de overgebleven pallets neer te leggen, en de vork wordt losgelaten.het hefplatform stopt op de hoogte van het inkomende pallet (nabijheidsregeling);

2) Het product komt in het hellende rolgedeelte terecht, zodat alle producten dicht bij de te draaiende zijde liggen;

3) Het product komt in de versnellingsgordellijn en de afstand tussen de producten wordt uit elkaar getrokken;

4) Het product komt in de draai- en stapelrol en de producten die moeten worden gedraaid, worden gedraaid en die die niet moeten worden gedraaid, gaan rechtstreeks door en komen in de stapelrol;

5) Het product wordt in de doos gesorteerd op basis van het vooraf vastgestelde stapeltype. the number of boxes pushed by the push plate each time is stopped at the position of the box sorting table and controlled by the guardrail and the box blocking mechanism (box blocking cylinder pushes out-positioning);

6) Nadat de gehele productlaag op de sortetafel is geplaatst, wordt deze in de schuifplaat geduwd en wordt een productlaag geplaatst.De vormgevende cilinder duwt de driezijdige positionering producten, en de drukstaaf (voor activering op de bovenste grenspositie gestopt),De motor begint de stuwstaaf naar de onderste grenspositie te brengen om de hele productlaag te positionerenDe motoren van de schuifplaten aan beide zijden worden gestart en de onderste schuifplaat van het product wordt uitgetrokken om één laag palletisering te voltooien.De pallet en het product worden met één laag verlaagd. De motor van de schuifplaat wordt gestart om de schuifplaat opnieuw op de stapelpositie te sluiten;

7) The stacking position roller line and the output roller line are started to take the whole stack of products away from the stacking station (photoelectric detection sends a signal) and the stacker provides the next pallet to the stacking station, en het hefplatform wordt opnieuw ingesteld;

8) De volledige stapel wordt naar de niet-aangedreven rollijn vervoerd (blokkerpositionering);

9) De heftruck haalt de hele stapel weg.

3.Voordelen van de uitrustingsstructuur voor hoogwaardige dubbelkanaalpalletiseermachines:

1) De veiligheidsbeschermingsinrichting van aluminiumlegering, technische kunststoffen en koolstofstaal met sproei- en galvanisering voldoet aan nationale normen.

2) Het gebruik van de sidebox-voedingsmethode: kleine voetafdruk, vereenvoudiging van het transportsysteem voor de palletmachine en vermindering van de investeringskosten van de gehele lijnapparatuur.

3) Palettering op hoge positie, internationaal geavanceerd ontwerpconcept, geavanceerdere en redelijkerstructuur, lichtere en soepelere beweging en lager energieverbruik.

4) Door gebruik te maken van een touchscreen om de dialoog tussen mens en machine te realiseren, kan de productiesnelheid, de oorzaak van de storing en de locatie worden weergegeven en heeft het een hoge mate van automatisering.

5) Door gebruik te maken van een PLC en een frequentiekonverter kan het sorteren en stapelen van kartonnen worden geprogrammeerd, met snelle communicatiefuncties en krachtige diagnostische functies.de betrouwbaarheid van het systeem te waarborgenGemakkelijk te bedienen, compacte en redelijke structuur, hoge mate van automatisering.

6) Het gebruik van SMC-cilinder, betrouwbare kwaliteit en prestaties, kan voldoen aan hoge intensiteit en langdurig werk.

7) De palletiseringsmethode kan op de mens-machine-interface worden uitgevoerd en is gemakkelijk aan te passen.

8) De meeste elektrische onderdelen zijn van bekende Europese merken, met een stabiele prestatie en een hoog rendement, wat een grote besparing van arbeidskrachten oplevert.

9) Het voersysteem van het karton wordt door een remmotor aangestuurd om ervoor te zorgen dat het karton in de vooraf ingestelde positie wordt geleverd.

10) Laag geluid, onder de 75 dB, in overeenstemming met internationale normen.

11) Voldoen aan de eisen inzake voedselhygiëne: er worden olievrije pneumatische onderdelen gebruikt en 60% van de bewegende onderdelen zijn ontworpen om levenslang te werken zonder olie-inspuiting, waardoor de gebruikskosten voor de gebruikers aanzienlijk worden verlaagd.

4.Technische parameters voor hoogwaardige dubbelkanaalpalletiseermachines:

Operatiemodus: palletisering met volledige laagverplaatsing op en neer

Productie-efficiëntie: (afhankelijk van het type pallet en doos)

Verwerkingsproducten: kartonnen, filmverpakkingen

Vervoerbandhoogte: 3350 mm

Hoogte van de palletband: 650 mm

Paletgrootte: 1000 mm-1300 mm

Palethoogte: 2200 mm (inclusief palethoogte)

Afmeting van de doos: volgens de eisen van de klant

Stapelmethode: volgens de eisen van de klant

Paletstapelbak: 10 pallets

Totaal vermogen: 35 kW

Gasverbruik: 400Lmin.

De in punt 3.4.1 bedoelde parameters zijn van toepassing op:

Gewicht van de apparatuur: 10500 kg

De apparatuurgrootte: L18600mm*W5400mm*H4400mm;

5.Uitrustingconfiguratie voor hoogwaardige dubbelkanaalpalletiseermachines:

Opmerking: de configuratie in de bovenstaande oplossing is de normale configuratie van ons bedrijf.

Ons bedrijf zal naar eigen goeddunken een merk met dezelfde configuratie kiezen, en het bedrijf zal geen aanvullende kennisgeving doen.

6.Citaat en levertijd voor hoogwaardige dubbelkanaalpalletiser:

1.De geldigheidsduur van de offertes: 1 maand;
(2) Betalingswijze: T/T, L/C.
(3) De klanten verstrekken de voor de fabrieksproef vereiste product- en verpakkingsmonsters kosteloos;
(4) Leveringstermijn: 60 werkdagen na ontvangst van de borg van de klant en van de productverpakkingsmonsters.

7.Kwaliteitsborging voor hoogwaardige dubbelkanaalpalletizer:
(1) De onderneming garandeert dat de geleverde goederen splinternieuw, ongebruikt, van het nieuwste ontwerp en geschikte materialen zijn en voldoen aan de kwaliteit,de specificaties en prestaties die in het technische contract in alle opzichten zijn gespecificeerd;
(2) De onderneming garandeert dat na de juiste begeleiding, installatie en debugging van de productielijn,de apparatuur bereikt de verschillende technische prestatie-indicatoren van het product binnen 15 dagen nadat het gehele systeem in gebruik is genomen;;
(3) De onderneming garandeert dat zij binnen de in het contract gespecificeerde kwaliteitsgarantieperiode verantwoordelijk is voor gebreken,storingen en beschadigingen van de productielijnen als gevolg van ontwerpeffecten, het proces, de vervaardiging, de installatie, de debugging of de geleverde materialen en de kwaliteit van de apparatuur van de verkoper;
(4) De kwaliteitsborgingsperiode van de apparatuur is twaalf maanden na de aanvaarding van de productielijn.wordt vastgesteld dat de kwaliteit of de specificaties van de uitrusting niet voldoen aan de contractbepalingen;, of het is bewezen dat de apparatuur defect is (inclusief mogelijke gebreken of het gebruik van niet-gekwalificeerde materialen, enz.),de koper heeft het recht om de verkoper binnen de productkwaliteitszekerheidsperiode overeenkomstig het door de wettelijke dienst afgegeven inspectiecertificaat een rectificatie voor te stellen;
(5) De onderneming garandeert de mechanische eigenschappen van de geleverde apparatuur, de kwaliteit van het product en de verbruiksindicatoren van het product.

8.Equipment garantie voor High-level dubbelkanaal portier palletizer:
(1) Nadat de apparatuur is geaccepteerd, wordt een garantie van 12 maanden verleend en het besturingssysteem (standaard merk Huichuan) een garantie van 24 maanden.ons bedrijf zal gebruikers gratis reserveonderdelen en tijdige en effectieve diensten leveren (draagbare onderdelen vallen niet onder de garantie);
(2) Als de apparatuur uitvalt en ter plaatse moet worden gerepareerd,ons bedrijf garandeert dat het onderhoudspersoneel binnen 48 uur naar de klant zal gaan om de klant te helpen de fout tijdig te verwijderen (behalve bij overmacht);
(3) Na de garantieperiode zal ons bedrijf de gebruikers een breed scala aan voorkeurstechnische ondersteuning, voldoende reserveonderdelen en andere naverkoopdiensten voor het leven bieden;

9Verpakking en vervoer van hoogwaardige dubbelkanaalpalletiseermachines:
(1) Verpakkingsmethode:
De verpakkingen zijn voorzien van nieuwe en robuuste speciale verpakkingsdozen of vaste frames die geschikt zijn voor vervoer over lange afstanden, vocht-, roest- en schokbestendig,geschikt voor vervoer over land, het zeevervoer en de algemene opheffing.
(2) Vervoermethode: vervoer over land, vervoer over zee.
